FNF（femoral neck fracture，FNF）是临床上常见的一种囊内骨折类型，易损伤股内侧回旋支动脉致关节内出血，使关节囊内压力升高，容易导致血流淤滞[1]，增加了股骨头坏死的可能性。世界卫生组织（WHO）报告指出，每年约有170 万人患有髋部骨折，预计到2050年这一数字将增加到630 万人[2]。FNF 约占髋部骨折的60%，是老年人常见的骨质疏松性骨折，且高龄患者长期卧床可引起相关并发症，病死率较高[3]。随着数字骨科临床应用的快速发展[4]，目前常见的基于螺旋CT 数据及PACS 影像系统的3D 重建软件Mimics 在骨科领域比较成熟，黄俭等[5]报道了利用MimicsⅤ10.0 软件进行三维实体重建在Pilon 骨折修复治疗中，可优化术前准备，减低手术风险，缩短手术时间，提高修复的成功率，减少并发症；王才成等[6]报道应用Mimics 软件辅助枢椎椎弓根钉置钉，增加了手术的安全性；刘振[7]报道了应用Mimics 软件术前模拟髋关节发育不良（DDH）行膝关节置换术（TKA）时的股骨远端截骨，尽可能减少股骨远端截骨量，提高TKA 术后关节的稳定性。Mimics 软件不但推动了骨科临床工作的发展，也为骨科教学注入了新的活力。我院骨科自2011年起将Mimics 软件应用于临床中，收获了良好的临床效果，本研究就该技术在老年人GardenⅠ~Ⅱ型的FNF 临床应用进行相关探讨，现报道如下。

1 资料与方法

1.1 一般资料

回顾性分析我院2011年6月~2019年6月收治的44 例GardenⅠ~Ⅱ的FNF 患者资料，其中男18 例，女26 例；均符合闭合性损伤，相关神经及血管无明显损伤；平均年龄（76.3±7.3）岁；Garden 分型：Ⅰ型FNF 15 例，Ⅱ型FNF 29 例。按照手术方案不同将其分为观察组和对照组，每组各22 例。两组患者的年龄、性别、损伤侧别、病程、Garden 分型等术前一般资料进行统计学比较，差异均无统计学意义（P>0.05）（表1），具有可比性。

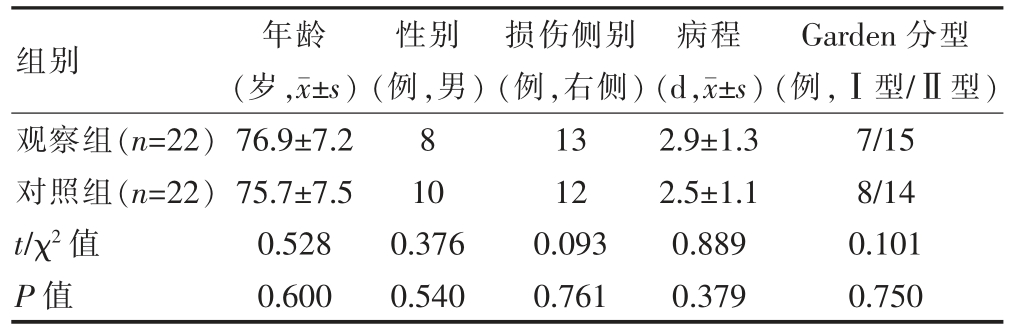

表1 两组患者术前一般资料的比较

1.2 纳入及排除标准

纳入标准：①患者有明确创伤史，符合GardenⅠ~Ⅱ分型的FNF；②患者均为新鲜的闭合性骨折，且年龄≥65 岁； ③所有纳入病例骨折前无明显骨骼肌肉系统疾病可独立行走； ④所有纳入病例均取得随访，随访时间≥6 个月； ⑤获得医院医学伦理委员会审核批准。排除标准：①全身多发骨折及肿瘤相关病理性骨折、陈旧性骨折以及髋关节假体周围骨折患者；②有出血倾向以及免疫力低下的患者等；③可影响本研究结果的急慢性疾病者。

1.3 方法

1.3.1 观察组术前利用Mimics 软件重建FNF 三维模型以及复位与手术模拟。入院后完善CT 扫描，然后将数据上传到PACS 系统中，同时以DICOM 图片格式保存在计算机；将数据导入医学影像控制系统Mimics Ⅴ15.0 软件（Materialise，比利时）进行图像处理、阈值分析、区域增长及蒙版分割等操作，建立所需FNF 的3D 数字模型，观察分析FNF 相关情况，如骨折段对位对线情况，同时手术模拟演练，利用Mimics软件配套3-matic 软件建立三维可视股骨模型，同时对该模型进行多角度三维数据测量，以预估螺钉直径、长度、位置及模拟最佳进钉点，术前做好虚拟上的置钉点标记（图1，封三）。手术方式：麻醉满意后，患者取仰卧位，患肢牵引复位，C 型臂透视机辅助透视，见FNF 复位良好后，采用股骨近端外侧手术入路充分暴露股骨大转子，在大转子下3 cm 左右沿股骨颈长轴按术前做好虚拟上的置钉点标记及螺钉深度呈倒三角位置置入3 枚克氏针，C 型臂透视机见克氏针位置良及深度均较佳，扩孔后依次选取3 枚合适型号的空心螺钉拧入相应钉道，放松牵引架，同时加压3 枚螺钉，透视观察骨折复位情况，予碘伏及生理盐水冲洗术野，仔细检查伤口无明显活动性出血，清点手术器械及纱块无误后，逐层缝合手术切口，予弹力绷带充分加压包扎。

图1 FNF 患者（男性，78 岁）的3D 数字模型及术后复查X 线片及CT 三维重建

A 为三维分割后正位；B 为虚拟手术置钉后正位片；C 为虚拟手术置钉后右侧位片；D 为术后CT 三维重建后侧位片；E 为术后1 个月复查正位X 线片示骨折对位对线均理想，螺钉未见松脱或移位

1.3.2 对照组按一般影像学资料检查评估后予行股骨颈切开复位空心加压螺钉内固定术。麻醉满意后，患者取仰卧位，患肢牵引复位，C 型臂透视机辅助透视，见FNF 复位良好后，采用股骨近端外侧手术入路充分暴露股骨大转子，在大转子下3 cm 左右沿股骨颈长轴呈倒三角位置置入3 枚克氏针，C 型臂透视机见克氏针于正侧位均位于股骨颈内，再以克氏针为标准测量深度后扩孔，依次将合适型号的3 枚空心螺钉拧入相应钉道，放松牵引架，同时加压3 枚螺钉，透视观察骨折复位情况，予碘伏及生理盐水冲洗术野，仔细检查伤口无明显活动性出血，清点手术器械及纱块无误后，逐层缝合手术切口，予弹力绷带充分加压包扎。

1.3.3 术后处理术后按常规运用相关抗生素预防感染及抗凝药物预防血栓形成，加强术后康复及护理，严密监测患者生命体征，预防患者因长期卧床导致肺部感染或形成压疮[8]，术后统一按骨科康复理疗方案进行康复治疗。术后第1 天，鼓励患者根据耐受程度进行适当的股四头肌、小腿后肌群及膝关节的屈伸功能锻炼，术后4～5 个月患肢即可完全负重。同时，告知患者须按医嘱定期返院或在当地医疗机构进行复查。

1.4 评价标准

1.4.1 骨折完全愈合评估标准 ①患肢局部无压痛及纵轴叩击痛及无明显反常活动；②X 线片显示骨折线模糊，并可见连续性骨痂；③上肢向前平举1 kg 重量超过1 min，下肢在不需扶拐辅助下可在平地连续步行达3 min 以上，同时步数超过30 步以上；④连续2周不变形[9]。

1.4.2 采用髋关节Harris 评分标准评估髋关节功能总分为100 分，其中90～100 分提示为优，80～89 分提示为良，70～79 分提示为中，70 分以下提示为差[10]。

1.5 观察指标

两组患者手术操作时间、术中总出血量、总透视次数、骨折完全愈合时间，以及术后负重时间及术后半年Harris 评分，对两组患者术后患侧髋关节功能进行详细的比较研究。

1.6 统计学方法

采用SPSS 24.0 统计学软件进行数据分析，计量资料用均数±标准差（

±s）表示，两组间比较采用t 检验；计数资料采用率表示，组间比较采用χ2 检验，以P＜0.05 为差异有统计学意义。

2 结果

44 例患者均顺利完成手术，观察组手术操作时间短于对照组，总透视次数和术中总失血量少于对照组，差异有统计学意义（P＜0.05）；两组骨折完全愈合时间、术后负重时间及术后半年Harris 评分比较，差异无统计学意义（P＞0.05）（表2）。

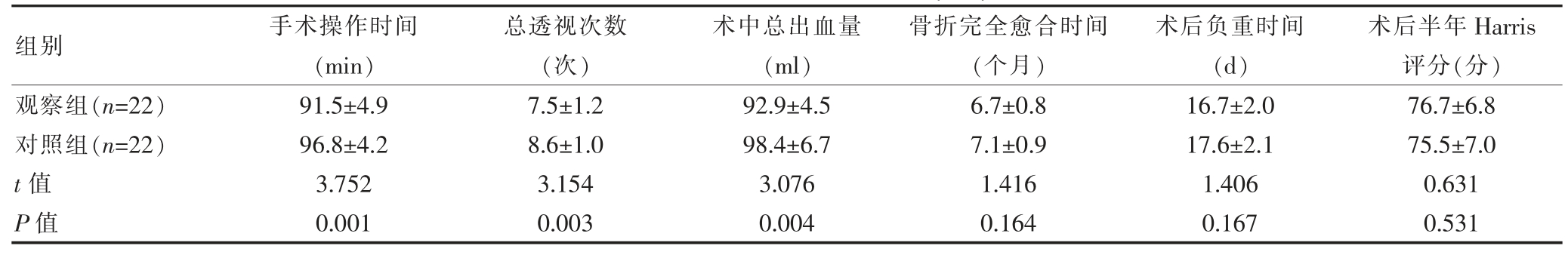

表2 两组患者手术情况的比较（

±s）

3 讨论

FNF 是指破坏股骨颈骨的连续性。由于其特殊的解剖结构，在骨折过程中血管的供应经常受损，从而导致骨折的骨不连和股骨头坏死[11-12]。对老年FNF 的治疗中，如何有效避免老年人FNF 骨折后骨不连和股骨头坏死一直是FNF 研究的重点，相关文献报道，骨折末端的过渡活动会损害新的血管，导致愈伤组织区域缺血，阻碍愈伤组织的矿化和骨化，并使愈伤组织发展为纤维软骨，进而形成骨折骨不连[13]。因此，骨折端对线及复位程度与内固定的稳定性和愈合速度密切相关。同时，还可以避免进一步损伤关节囊内动脉，尽可能保留股骨头的残余血液供应[14-15]。FNF 的治疗包括保守治疗、闭合或开放复位复位固定、髋关节置换术等。对于无移位的GardenⅠ～Ⅱ型老年FNF 的手术治疗中，对股骨头血液供应损伤相对较小的空心加压螺钉内固定术逐渐成为首选，同时该术式还具有创伤小、预后好等优势[16-17]。文献报道，空心加压螺钉内固定术，因具有较强的抗剪切和抗旋转能力倒三角实心空心加压螺钉结构，大大增加了股骨颈的稳定性，有效提高了骨折愈合率[18-19]。

本研究中，观察组主管医生利用建立的3D 股骨模型更加生动的向患者及其家属展示了FNF 的相关情况，详细讲解术中采用的手术方式及术中、术后可能发生的相关并发症，使患者及其家属充分了解相关病情，大大提高了患者的治疗依从性及对医生的信任度。44 例患者均获得随访，随访6 个月，两组患者术后FNF 均愈合完全，两组骨折完全愈合时间、术后负重时间比较，差异无统计学意义（P＞0.05）。提示老年FNF 患者的治疗是一长期的、综合的立体化治疗，绝大多数老年患者合并骨质疏松症，骨折完全愈合所需时间较长，同时长期卧床，加重骨质疏松症程度，导致完全负重时间延长，因此老年FNF 患者均提倡手术结合规范抗骨质疏松药物治疗。本研究结果显示，两组患者术后半年的Harris 髋关节功能评分比较，差异无统计学意义（P＞0.05），提示经科学的术后康复功能锻炼，数字三维重建辅助FNF 空心加压螺钉内固定术与传统的FNF 切开复位空心加压螺钉内固定术均可取得良好的疗效。本研究结果还显示，观察组手术操作时间短于对照组，总透视次数和术中总失血量少于对照组，差异有统计学意义（P＜0.05）。提示应用数字化三维建模技术，为患者制定订个体化的术前规划，在实际操作中根据术前设计，提高置钉的精确度和安全性，避免发生动脉、神经损伤等严重并发症，最大限度地降低了手术的难度和风险，明显减少了总透视次数，进而减少术者与患者双方的辐射暴露；同时也明显缩短了手术操作时间，使得伤口暴露时间及术中总出血量明显减少，进而降低伤口感染及其他相关的并发症发生率，提高手术治疗效果。

随着数字化三维建模技术的发展，其在骨科手术规划、手术操作、康复、教学培训等领域发挥着越来越重要的作用，尽早建立并完善相关技术的培训系统，早日形成完善的效果评估体系，及时增进专科培训医生的专业知识，完善术前规划，制订并完成更为合理、优化的手术方案，可明显提高手术操作实践能力，继而缩短骨科专科医师的培养周期[20]。

综上所诉，将数字骨科3D 重建技术应用于GardenⅠ~Ⅱ型FNF 中，充分考虑患者个体差异，科学制定个体化的治疗方案，精准医学再一次发展及延伸，使医患双方共同获益，医生能更加系统、合理的实施精准的治疗方案，从而使患者获得良好的治疗效果。

[参考文献]

[1]Wang C，Xu GJ，Han Z，et al.Correlation Between Residual Displacement and Osteonecrosis of the Femoral Head Following Cannulated Screw Fixation of Femoral Neck Fractures[J].Medicine （Baltimore），2015，94（47）：e2139.

[2]Wang G，Wang B，Wu X，et al.Gotfried positive reduction promotes the repair of femoral neck fracture potentially via enhancing osteogenesis and angiogenesis[J].Biomed Pharmacother，2020，123：109 801.

[3]Karagas MR，Lu-Yao GL，Barrett JA，et al.Heterogeneity of hip fracture：age，race，sex，and geographic patterns of femoral neck and trochanteric fractures among the US elderly[J].Am J Epidemiol，1996，143（7）：677-682.

[4]Firoozabadi R.CORR Insights R：Does Screw Location Affect the Risk of Subtrochanteric Femur Fracture After Femoral Neck Fixation?A Biomechanical Study[J].Clin Orthop Relat Res，2020，478（4）：777-778.

[5]黄俭，王小平，邓志成，等.Mimics 软件三维重建在Pilon骨折修复中的应用[J].中国组织工程研究，2015，19（44）：7167-7171.

[6]王才成，周亮.Mimics 软件和快速成型技术在寰枢椎椎弓根钉个体化置入的应用[J].中国CT 和MRI 杂志，2015，13（10）：113-116.

[7]刘振.Mimics 技术模拟DDH 患者膝关节置换股骨远端截骨及形态学分析[D].长春：吉林大学，2016.

[8]秦丽琴.PFNA 治疗高龄骨质疏松性股骨粗隆间骨折的围手术期护理分析[J].临床医药文献电子杂志，2017，4（98）：19 344-19 345.

[9]缪锌，邓高荣，凌强.数字骨科技术在股骨转子间骨折植入物修复前的规划作用[J].中国组织工程研究，2016，20（13）：1918-1924.

[10]Kokoroghiannis C，Aktselis I，Deligeorgis A，et al.Evolving concepts of stability and intramedullary fixation of intertrochanteric fractures-a review[J].Injury，2012，43（6）：686-693.

[11]Seijas R，Sallent A，Rivera E，et al.Avascular Necrosis of the Femoral Head[J].J Invest Surg，2019，32（3）：218-219.

[12]Ma JX，He WW，Zhao J，et al.Bone Microarchitecture and Biomechanics of the Necrotic Femoral Head[J].Sci Rep，2017，7（1）：13 345.

[13]Giusti A，Hamdy NA，Papapoulos SE.Atypical fractures of the femur and bisphosphonate therapy：A systematic review of case/case series studies[J].Bone，2010，47（2）：169-180.

[14]Beltran MJ，Collinge CA，Gardner MJ.Stress Modulation of Fracture Fixation Implants[J].J Am Acad Orthop Surg，2016，24（10）：711-719.

[15]薛文，管晓鹂，等.闭合复位股骨近端空心钉锁定板固定治疗青壮年移位股骨颈骨折[J].中国骨伤，2016，29（7）：645-647.

[16]何祥忠，杨文斌.闭合复位空心加压螺钉内固定治疗GardenⅠ~Ⅱ型股骨颈骨折：侧卧位和平卧位的差异[J].中国组织工程研究，2019，23（28）：4497-4502.

[17]Herzog J，Wendlandt R，Hillbricht S，et al.Optimising the tip-apex-distance in trochanteric femoral fracture fixation using the ADAPT-navigated technique，a longitudinal matched cohort study[J].Injury，2019，50（3）：744-751.

[18]Zhao Y，Liang Y，Mao K.Radiographic and clinical outcomes following MIS-TLIF in patients with adult lumbar degenerative scoliosis[J].J Orthop Surg Res，2018，13（1）：93.

[19]Papanastassiou ID，Mavrogenis AF，Kokkalis ZT，et al.Fixation of femoral neck fractures using divergent versus parallel cannulated screws[J].J Long Term Eff Med Implants，2011，21（1）：63-69.

[20]王簕，张志，张亮等.Mimics 数字化软件在临床骨科教学工作中的应用和体会[J].中国医学教育技术，2014，28（5）：527-529.
